ヴェントーサ 2t型

​概要

ヴェントーサは、2t型の経済性を追求した、河川の根固工、床固工、護床工等に使用されるブロックです。

ヴェントーサ形状

特長

・敷設面積が大きいため、所要個数が少なく経済性に優れています。

・ブロック前後の斜面形状が流れに対する安定性の向上に寄与します。

・平打ちのため、製作が容易です。

・天端面の加工が可能です。

ヴェントーサ天端面加工例(植石)

単体形状、諸元表

​単体図

ヴェントーサ単体図

連結(吊)鉄筋図

ヴェントーサ連結(吊)鉄筋図

製作状況

ヴェントーサ型枠展開状況
ヴェントーサ型枠組立状況

型枠一式

組立完了

コンクリート打設状況

​生コンクリート打設状況

ブロック転置状況

転置状況

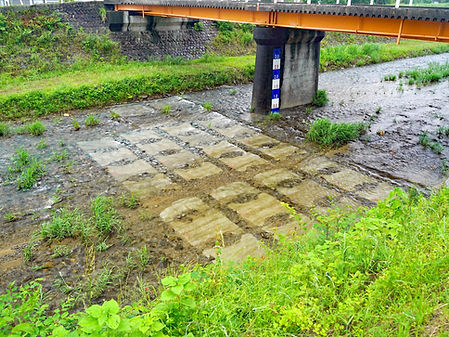

実績写真

山口県 神田川

高知県 勝間川

高知県 勝間川

高知県 羽根川

高知県 安田川

高知県 安田川

山口県 神田川
高知県 羽根川
