渡名喜漁港 被覆機能に優れた三柱ブロック採用報告
■設置の概要
防波堤の既設マウンド被覆ブロックの再被災防止およびその間隙からの捨石の抜け出し防止を目的に、防波堤改良事業として三柱ブロック噛合せ工法が採用されました。
発注者名:沖縄県南部農林土木事務所
事業名:渡名喜漁港第1沖防波堤改良工事
工事場所:沖縄県島尻郡渡名喜村
工事概要:既設の沖防波堤マウンド被覆ブロック上に三柱ブロックを1層で設置
ブロック型式:三柱ブロック80tⅢ型,70tⅢ型,40tⅢ型
![渡名喜漁港第一沖防波堤の三柱ブロック断面図](https://static.wixstatic.com/media/1d6816_5990248721374880a3f61d63c365d02f~mv2.jpg/v1/crop/x_0,y_75,w_1582,h_637/fill/w_671,h_271,al_c,q_80,usm_0.66_1.00_0.01,enc_auto/1d6816_5990248721374880a3f61d63c365d02f~mv2.jpg)
![渡名喜漁港第一沖防波堤の平面図](https://static.wixstatic.com/media/1d6816_f9eb0af907b8456ebac860c3264fc556~mv2.jpg/v1/crop/x_0,y_92,w_1754,h_708/fill/w_670,h_271,al_c,q_80,usm_0.66_1.00_0.01,enc_auto/santyuu-kamiawase_tonaki_l_02.jpg)
■ブロック製作状況(組立・打設・脱型・転置)
![三柱ブロック80t型の用心鉄筋の様子の画像](https://static.wixstatic.com/media/1d6816_aea761bcdc4f4b05a00466601a1faae6~mv2.jpg/v1/fill/w_115,h_86,al_c,q_80,usm_0.66_1.00_0.01,blur_2,enc_auto/santyuu-kamiawase_tonaki_03.jpg)
用心鉄筋設置
![三柱ブロックにコンクリートを打設している画像](https://static.wixstatic.com/media/1d6816_0dc5fee767ee4351be37b960a77683d4~mv2.jpg/v1/fill/w_115,h_86,al_c,q_80,usm_0.66_1.00_0.01,blur_2,enc_auto/santyuu-kamiawase_tonaki_05.jpg)
コンクリート打設
![三柱ブロックの型枠脱型の様子の画像](https://static.wixstatic.com/media/1d6816_36d71027ea8a451fac652f800810b61a~mv2.jpg/v1/fill/w_115,h_86,al_c,q_80,usm_0.66_1.00_0.01,blur_2,enc_auto/santyuu-kamiawase_tonaki_07.jpg)
型枠脱型
![三柱ブロックの型枠組立の画像](https://static.wixstatic.com/media/1d6816_ebf9302111844256b080e5fe305660af~mv2.jpg/v1/fill/w_115,h_86,al_c,q_80,usm_0.66_1.00_0.01,blur_2,enc_auto/santyuu-kamiawase_tonaki_04.jpg)

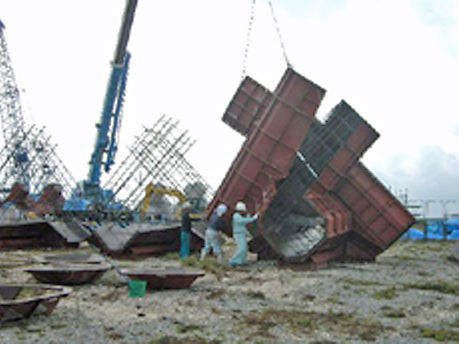

型枠組立
![三柱ブロックのスページング作業の画像](https://static.wixstatic.com/media/1d6816_01e6b8cce7ab4478a867ad42772443d8~mv2.jpg/v1/fill/w_115,h_86,al_c,q_80,usm_0.66_1.00_0.01,blur_2,enc_auto/santyuu-kamiawase_tonaki_06.jpg)
上部スページング作業
![三柱ブロックの転置作業](https://static.wixstatic.com/media/1d6816_7d73d09b0d1248f9861dad652de74b45~mv2.jpg/v1/fill/w_115,h_86,al_c,q_80,usm_0.66_1.00_0.01,blur_2,enc_auto/santyuu-kamiawase_tonaki_08.jpg)
ブロック転置
![三柱ブロックの海上運搬の画像](https://static.wixstatic.com/media/1d6816_af26844b68b44b7d885c458f5bb80d53~mv2.jpg/v1/fill/w_115,h_86,al_c,q_80,usm_0.66_1.00_0.01,blur_2,enc_auto/santyuu-kamiawase_tonaki_09.jpg)
海上運搬状況
![三柱ブロックの水中据付の画像](https://static.wixstatic.com/media/1d6816_2eae33c5cba84db58b81e88f9e71a240~mv2.jpg/v1/fill/w_115,h_86,al_c,q_80,usm_0.66_1.00_0.01,blur_2,enc_auto/santyuu-kamiawase_tonaki_11.jpg)
据付状況
![起重機船で三柱ブロックを据付けている画像](https://static.wixstatic.com/media/1d6816_f3658e2ad2a145d5ba9d8035243614bd~mv2.jpg/v1/fill/w_115,h_86,al_c,q_80,usm_0.66_1.00_0.01,blur_2,enc_auto/santyuu-kamiawase_tonaki_10.jpg)
据付状況
![三柱ブロックの水中据付の画像](https://static.wixstatic.com/media/1d6816_56ea80ba48a9460581747d42890fab57~mv2.jpg/v1/fill/w_115,h_86,al_c,q_80,usm_0.66_1.00_0.01,blur_2,enc_auto/santyuu-kamiawase_tonaki_12.jpg)
据付状況
■ブロック据付状況
■完了状況
![渡名喜 据付](https://static.wixstatic.com/media/1d6816_59cf5dddc99f488ea040670a81e75bb2~mv2.jpg/v1/fill/w_115,h_86,al_c,q_80,usm_0.66_1.00_0.01,blur_2,enc_auto/santyuu-kamiawase_tonaki_13.jpg)
沖側完成状況
![渡名喜 据付](https://static.wixstatic.com/media/1d6816_53138042106e4cbf9635c3bb5386b31f~mv2.jpg/v1/fill/w_115,h_86,al_c,q_80,usm_0.66_1.00_0.01,blur_2,enc_auto/santyuu-kamiawase_tonaki_15.jpg)
岸沖側完成状況
![水中に据え付けられた三柱ブロック](https://static.wixstatic.com/media/1d6816_921cd1c1e57643ea8cf2ac35f7f7c888~mv2.jpg/v1/fill/w_115,h_86,al_c,q_80,usm_0.66_1.00_0.01,blur_2,enc_auto/santyuu-kamiawase_tonaki_14.jpg)
沖側完成状況
![水中に据え付けられた三柱ブロックの画像](https://static.wixstatic.com/media/1d6816_3de0a44fc0d947a9ae9e14ce6db7341c~mv2.jpg/v1/fill/w_115,h_86,al_c,q_80,usm_0.66_1.00_0.01,blur_2,enc_auto/santyuu-kamiawase_tonaki_16.jpg)
岸沖側完成状況
